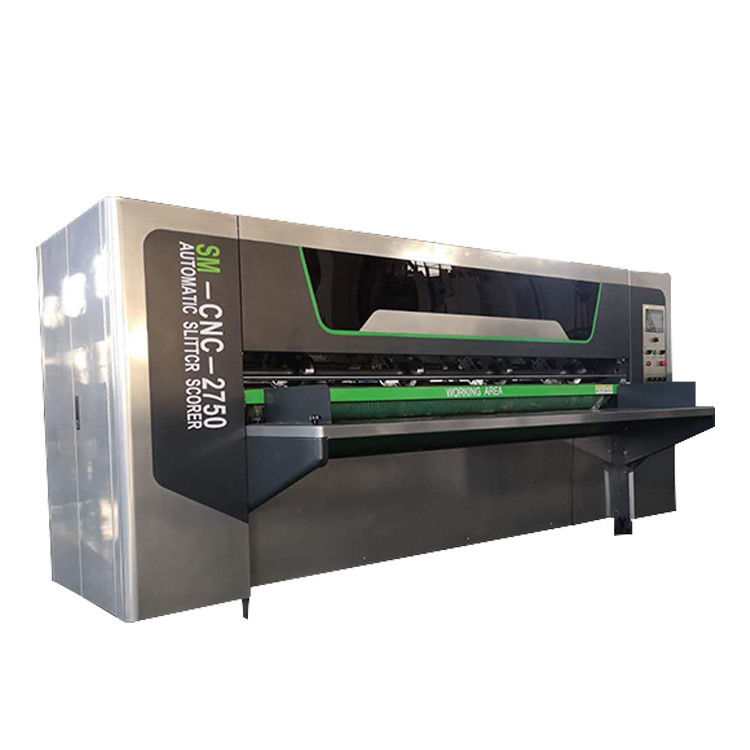

180m/Min 200mm Nc Corrugated Slitter Machine

180m/Min 200mm Nc Corrugated Slitter Machine

  • 180m/Min 200mm Nc Corrugated Slitter Machine
  • 180m/Min 200mm Nc Corrugated Slitter Machine
180m/Min 200mm Nc Corrugated Slitter Machine
Product Details:
Place of Origin: China
Brand Name: Soome
Certification: CE
Model Number: SM-BD
Payment & Shipping Terms:
Minimum Order Quantity: 1 set
Price: Contact
Packaging Details: plastic film
Delivery Time: 50 days
Payment Terms: L/C, T/T, Western Union
Supply Ability: 100 set per year
Contact Now
Detailed Product Description
Voltage: 380V Automatic Grade: Automatic
Condition: New Driven Type: Electric
Packaging Type: Film Packaging Material: Plastic
Dimension(l*w*h): 3000*1600*1900 Type: Packaging Line
High Light:

nc corrugated slitter machine

,

200mm Corrugated Slitter Machine

,

180m/min Corrugated Slitter Machine



Nc Corrugated Slitter Machine Slitter Cutter Machine Thin Blade Creasing





Model SMBD-ANC-2750 SMBD-ANC-3250
No.s of slitting scoring 4/6 5/8 6/10
Max.production speed 180m/min
Max.feeding width The Max.slitting between the two blades:2250mm The Max.slitting between the two blades:2750mm
Max.slitting width 2600mm 3100mm
Min.slitting width 200mm 200mm
Min.feeding length 200mm



200mm

Min.scoring distance

40*135mm



40*135mm
Gap adjustment Manual Manual
Main motor power 10kw 12kw
Dimensions L*W*H 1570*3450*1500mm 1570*3950*1500mm
Weigh 2780kg 2980kg







180m/Min 200mm Nc Corrugated Slitter Machine 0

180m/Min 200mm Nc Corrugated Slitter Machine 1

Function and features:



Human machine interface —PLC control,The system for robot operating system more humanized, simple structure, easy to maintain.



1. Manual/auto feeder is available

2.  Pre pressing roller,slitting blade and scorer holder are auto adjusted

3. Grinding knife is auto/manual

4. Cardboard thickness and press power are auto adjusted(customer required)

5. Jog for fine-adjusted

6. Auto counter

7. Slitting and press line precision ±0.5mm

8. Human machine interface —PLC control,cutter paper thin blade change order use stand alone stepper motor control,auto change order speed 1-20S,error precision±0.5 mm.

9. Operation humanized.,no technical content,worker use operation use easy.

10. Slitting part:Adopt high quality tungsten steel thin blade,sharp and long work life,slice more tidy,non-pressing and non-burr.

11. The two sides of thin blade are cut separately by rubber wheel press board,surmount not scorer,separate plate,off tracking ,to prevent the bad effect of straight line.

12. This machine can memory 999 group order,don’t need stop machine can change order and manual change order.



Mechanical parts



Taiwan HIWIN linear guide way.

Order changing used HIWIN precision ball screw.

Bearings:Germany FAG,China HRB famous brand.

Synchronous belt:Japan SUBAK.

Adopt raw material tungsten alloy thin blade



Name Brand From
Touch screen WEINVIEW Taiwan
PLC Panasonnic Japan
Circuit breaker SHILIN Taiwan
Electric relay Schneider France
Push-button ABB Switzerland
Main motor Yongshun Guangzhou
Actuator YANKONG CHINA
Driving motor YANKONG CHINA
Decelerator YONGKUN Taiwan
Photosensor OMRON Japan
Proximity switch OMRON Japan
Air cylinder Tianao China
Frequency transformer Mitsubishi Japan
Bearing RENBEN HRBIN
Blade 260×158 8 hole Chengdu Shengong
Electromagnetic valve Tianao China

















































Control system



Slitter and scorer order changed motor:Taiwan Delta AC servo motor(26sets for 6 blades 10 scorers)

Slitter and scorer order changed drive:Taiwan Delta AC servo drive(26sets for 6 blades 10 scorers)

Machine motor:Taiwan TECO frequency motor.

MCGS color touch screen.

Taiwan Delta PLC.

Position test sensor:Korea Autonics

Low voltage apparatus:France Schneider air switch,switch button, AC contactor,etc.
